在SMT贴片与PCBA批量生产中，PCB板材平整度是保障贴装精度与焊接品质的核心基础，而回流焊高温工序是诱发板材翘曲变形的关键环节之一。板面一旦出现弯曲、扭曲等翘曲问题，贴片机无法保持统一的元件下放高度，细间距精密元件极易出现偏移、偏位，回流焊高温环境还会进一步放大板材形变，导致元器件漂浮位移，引发焊锡桥接、焊点开路等批量不良，严重时会造成整块电路板报废，直接影响产线良率与交付效率。宁波中电集创深耕PCB制板与SMT回流焊加工领域多年，结合自研回流焊设备的运行特性、量产工艺经验，系统性梳理PCB翘曲的判定标准、全维度诱因，同时配套从设计、生产、设备调试到成品修复的完整改善方案，为电子制造行业解决板材翘曲难题提供实操参考。

PCB板材主要由玻纤基材、树脂与铜箔复合压制而成，受材料特性、结构设计、加工应力、设备温控等多重因素影响，极易发生形变翘曲。行业依据IPS标准制定了明确的翘曲度管控阈值，适配不同生产场景：用于精密SMT贴装的PCB板材，翘曲度数值需≤0.75%；仅做插件加工、无精密贴装需求的板材，管控标准可放宽至≤1.5%。针对高端精密电子、工控设备、车载电子等高品质需求场景，行业可执行更严苛的管控标准，部分定制板材翘曲度需控制在0.5%甚至0.3%以内。行业通用翘曲度计算公式为：翘曲度=单角翘曲高度÷(PCB对角线长度×2)×100%，生产中可将板材置于标准大理石平面，通过塞尺测量最大翘曲间隙，结合板材对角线尺寸精准测算形变数值。若板材翘曲超差，不仅会造成自动插件设备定位偏移、设备卡顿，还会导致焊后元件引脚裁切不规整，成品无法适配机箱装配，造成物料与工时的双重损耗。

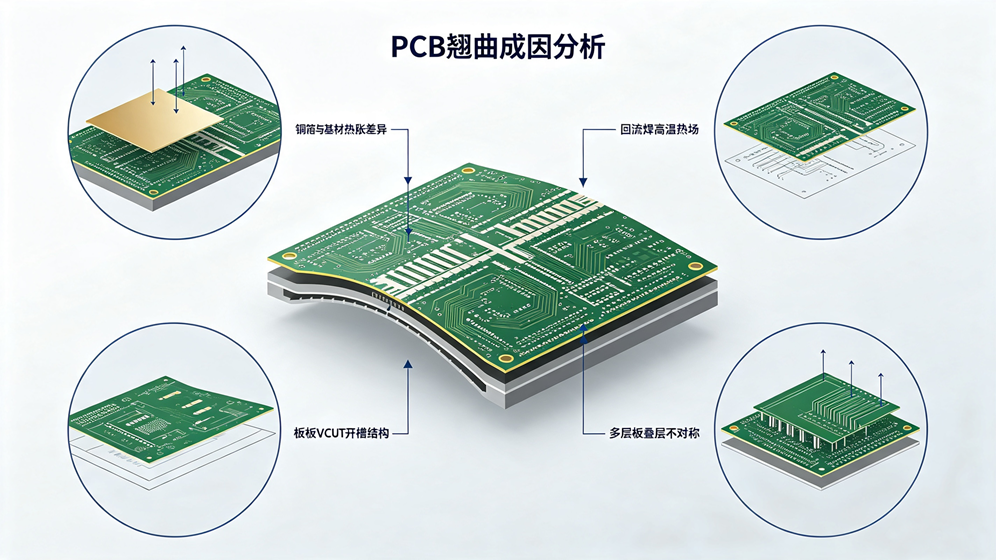

工程设计缺陷会从源头埋下翘曲隐患，也是回流焊加工后形变加剧的重要原因。电路板正反面铜箔铺覆面积不均、线路疏密差异过大，会导致板面张力分布失衡，回流焊高温加热后张力差集中释放引发弯曲；多层板叠层结构不对称、芯板与预浸料材质不统一、板面大面积镂空、拼板空心间距过大，都会让板材耐热稳定性下降，经过回流焊升温、恒温、冷却全过程后，形变问题会愈发明显。很多企业仅关注回流焊设备参数调试，却忽略前期设计缺陷，导致翘曲不良反复出现，无法彻底根治。

生产加工与回流焊设备工况，是影响PCB平整度的关键可控因素。板材压合、阻焊丝印烘烤环节产生的热应力，以及堆垛、转运过程产生的机械应力，会暂时留存于板材内部，在回流焊高温环境下集中释放，造成板面形变。而宁波中电集创通过长期设备调试发现，多数批量翘曲问题均与回流焊设备温控、运行参数不合理相关：设备温区升温速率过快、各温区温度梯度不均衡，板材局部受热不均会产生剧烈热冲击；峰值温度过高、恒温时长不合理，会超出板材耐受阈值，软化基材结构；冷却阶段降温速率过快，冷热温差突变会放大板材微观形变，最终形成肉眼可见的翘曲变形。此外，半成品板材仓储不当、薄板受挤压变形，也会在回流焊加工后凸显不良问题。

想要有效管控PCB翘曲问题，需坚持“前置预防+设备优化+后期修复”的全链路管控思路，宁波中电集创结合自研回流焊设备的性能优势，总结出一套适配量产场景的标准化改善方案。在PCB设计阶段，通过全域均衡铺铜、镂空区域增设网格铜、板边增加工艺铺铜的方式，平衡板面张力，缩小板材正反面铜箔面积差值；多层板统一芯板与预浸料品牌，严格遵循叠层对称排布原则，保证预浸料厚度、数量均匀一致，从源头降低热形变概率。

在板材加工环节，严格执行前置去应力工艺，板材切割前采用150℃恒温烘烤6-10小时，彻底去除板材水汽、固化树脂、释放残余应力；预浸料加工精准区分经纬方向，规避收缩率差异带来的形变问题；0.4-0.6mm超薄板材电镀时配套专用矫直工装，避免镀铜后板材弯曲变形。热风整平工序后杜绝极速冷水降温，采用自然冷却或设备气浮床平缓冷却，减少冷热冲击损伤板材结构。

回流焊设备工艺优化是改善翘曲的核心关键，依托宁波中电集创回流焊设备多温区独立控温、热场均匀的设备特性，量产中采用梯度升温、均衡恒温、平缓冷却的四段式温控逻辑，严格控制升温速率≤2℃/s，避免局部快速升温产生热应力；精准匹配板材规格设定峰值温度与恒温时长，在满足焊接质量的前提下，降低高温对板材结构的影响；优化冷却曲线，将冷却速率稳定控制在合理区间，杜绝极速降温引发的形变。同时定期校准设备温区温差、清理炉膛风道，保障设备热场均匀稳定，从设备端大幅降低PCB翘曲不良率。

针对生产中已经出现翘曲的板材，可根据形变程度采用对应的修复方式。制程内轻微翘曲的半成品板材，可通过辊式整平机校正后继续加工；成品超差板材摒弃传统低效的冷压、热压方式，采用实操性更强的弓形模具热冲压整平工艺，通过反向预变形夹持配合恒温烘烤，充分释放板材内应力，整平后板材回弹率低，经过二次回流焊加工仍可保持良好平整度，且不会损伤板面线路与阻焊层，有效降低报废率、保障订单交付进度。

整体而言，PCB翘曲是设计、材料、加工、设备工艺多维度叠加引发的工艺难题，其中回流焊设备的温控精度与工艺参数，是量产阶段最核心、最可控的改善节点。宁波中电集创依托成熟的PCB制程管控经验与高精度回流焊设备优势，通过全流程标准化管控，从源头规避板材形变问题，有效提升SMT贴装与焊接品质，助力电子制造企业实现高品质、高效率量产。
