在SMT生产工艺中，锡膏印刷机是印制线路板锡膏的必要设备。

什么是锡膏印刷机？锡膏印刷机分为全自动锡膏印刷机，半自动机和手工机，通常所说的锡膏印刷机就是指全自动的机。在这里 给大家介绍一下桐尔科技的锡膏印刷机的工作原理及结构。

一、原理

随着刮刀以一定的速度和角度向前移动，对焊膏产生一定的压力，推动焊膏在刮板前滚动，产生所需的压力将焊膏注入网孔(即模板 开口 )，焊膏的粘性摩擦力使焊膏在刮板与网板之间的交接处(模板开口)产生切变，切变力使焊膏的粘性降低，使焊膏平稳地注入网孔；随着刮板离开模板开口，焊膏的粘度迅速恢复到原来状态。

焊膏印刷机在印刷焊膏时的成功与否主要取决于3个因素：焊膏滚动、充填、脱模。

只有当焊膏在刮板前滚动时，才能产生向开口处注入焊膏的压力；焊膏向模板开口处填充的程度决定了焊膏的数量；脱模的程度决定了焊膏的漏印和焊膏图形的完整性。

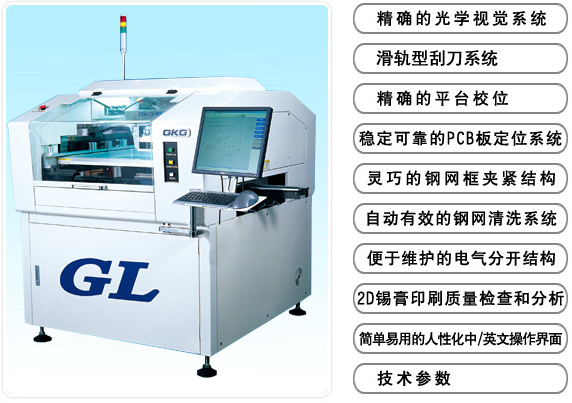

二、结构特点

锡膏印刷机Z轴的提升机构。

Z-Place印刷机的Z轴平台采用双底座，且两侧装有双滑轨升降机构。就是这样的双底平台能够平滑的支撑。保证平台的升降稳定。用来提升和下降的杆子安装在滑轮的中间，对更平滑的提升有保护作用，从而在很大程度上提高了锡膏印刷机的寿命。

锡膏印刷机PCB板的输送和定位结构

该印刷机还安装了精细的PCB传输控制系统。这一系统有助于锡膏印刷机更好地工作，更准确地进行定位。

锡膏印刷机的复合驱动刮刀头

采用前后刮片压力单独的气缸控制。刮板和钢网的压力相等，等于缸体的压力，并且压力大小可以调节。汽缸控制刮刀压力，可有效保护钢网和刮刀。马达控制刮刀和钢网分离，分离速度和距离可随意调整。

锡膏印刷机高清晰图象系统

该机采用了较为好的的图像处理软件，能有效地消除因反光引起的图像不清晰，提高了图像识别的度，并具有 较高的定位度。 锡膏印刷机采用同轴光光源，更好地保证图象清晰。

锡膏印刷机的照相机X,Y轴移动

采用的是较高精度的复合驱动方式。 照相机均采用X、Y轴双轨同时运转，较大地提高了印刷锡膏的平稳性和使用寿命。
