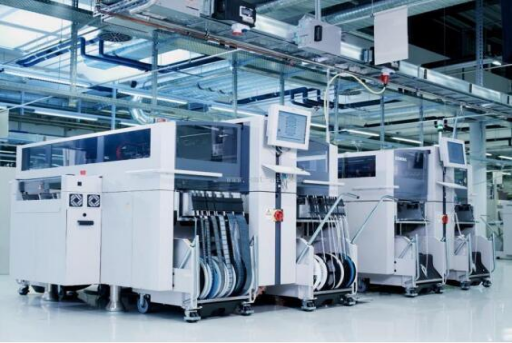

贴片机中的传感器起到了什么作用呢?下面宁波中电集创为大家来介绍一下:

一，位置感应器

印刷电路板的传输位置包括PCB的数量，印刷电路板的头部和平台运动的实时检测，印刷电路板辅助机构的运动等，这些位置都有严格的要求，这些位置要通过各种位置传感器来实现。

二、影像传感器。

贴片机在工作状态实时显示，主要采用CCD图像传感器，可以采集到PCB位置、器件尺寸、以及传输给计算机的各种图像信号，进行分析处理，使贴片机头完成调整和贴片工作。

三、压力感应器。

在贴片机中，包括各种缸体、真空发生器等，它们都对气压有一定的要求，低于贴片机所要求的气压，压力传感器就不能正常工作，一直监视着压力的变化，但出现了异常，立即报警，提醒操作人员及时处理。

四，负压感应器。

吸嘴采用负压吸收元件，由负压发生器及真空传感器组成。如果负压不足，就会吸不住元件，供料器没有元件或元件卡在料箱里，吸嘴就无法吸进元件，这些情况都会影响贴片机的正常工作。而且负压传感器总是监视负压的变化，一旦发生吸取不到或者吸不住元件的情况，它就能及时报警，提醒操作员更换供料器或检查吸嘴负压系统是否堵塞。

五、元件用传感器检查。

零件检查包括对供料器、零件的型号和精度进行检查，以往只用于比较好的贴片机，现在通用贴片机也普遍使用，可有效防止元件误贴、错贴或工作不正常。

六、激光感应器。

激光器已经在贴片机上得到了大量的应用，它可以用来判断器件的插针是否具有共面性，插针在被测器件运行到激光传感器的监测位置时，激光发射光束照射IC插针并反射到激光读出器上，如果反射回来的光束具有相同的长度，那么器件就具有共面性，而不一样的情况是由于插针翘起，导致反射光速变长，激光传感器能够识别出器件的插针有缺陷。此外，激光传感器还可以识别设备的高度，从而缩短生产准备时间。

七、地区感应器。

工作时，为了保证贴片头的顺利运行，一般在贴片头的运动区域安装有传感器，利用光电原理监测运行空间，以防外界物体对其造成伤害。

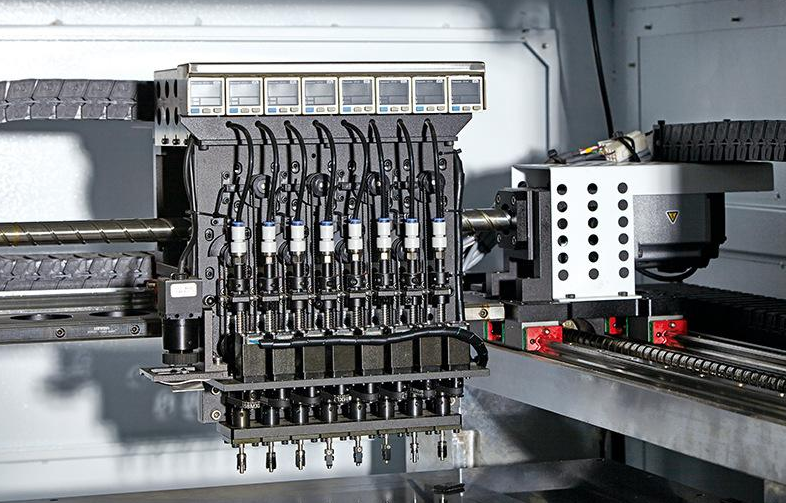

八、贴合头部压力传感器

随著贴片速度和精度的提高，贴片头将元件放置在PCB上的“压力”要求越来越高，这被称为“Z轴软着陆”。通过压力传感器和伺服电机的负载特性就可以实现。将传感器置于电路板上，接收瞬时振动，传感器的振动能量被及时传递给控制系统，通过控制系统的调节再反馈到电路板头部，实现Z轴软着陆功能。本实用新型贴片头工作时，平稳、轻巧，若进步观察，元件两端浸入焊膏中的深度基本一致，这对防止焊接缺陷，如“立碑”，十分有利。
