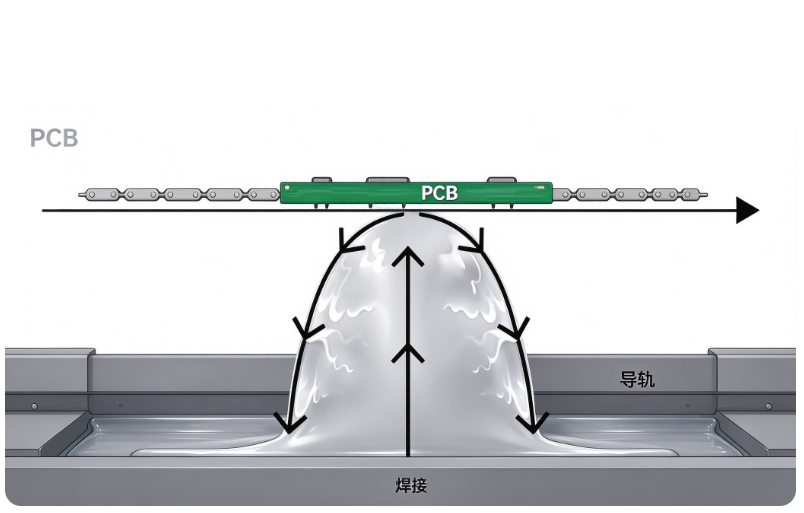

做 NPI 导入久了，会发现很多通孔板的质量卡点最后都会落到波峰焊上。很多 DFM 评审时看着没问题的板子，一上产线就冒出各种焊点异常，不少工程师习惯直接上调锡温、猛加助焊剂去硬救，临时看着修好，换一批板材或者元件，老问题又卷土重来。波峰焊看着只是板子掠过锡波这一下，变量藏在 PCB 基材、孔铜、元件选型、治具、预热曲线、锡液状态里，13 种高频缺陷，我们在宁波中电集创试产阶段几乎都碰到过。

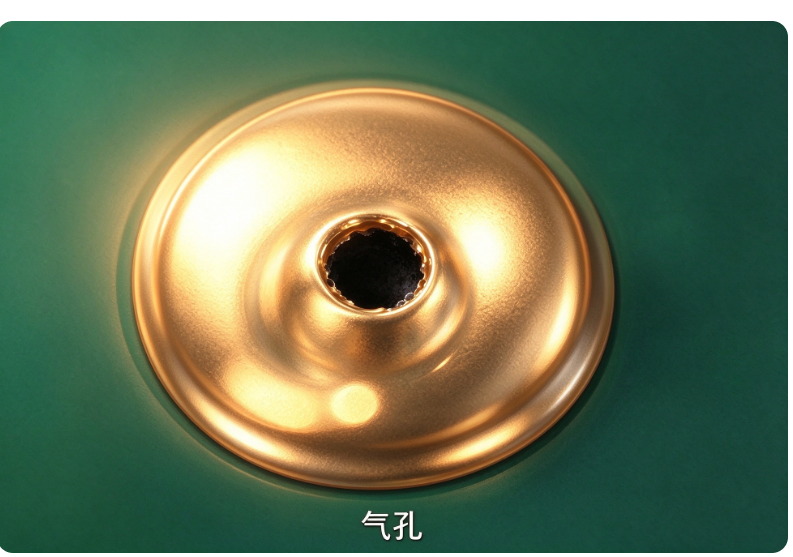

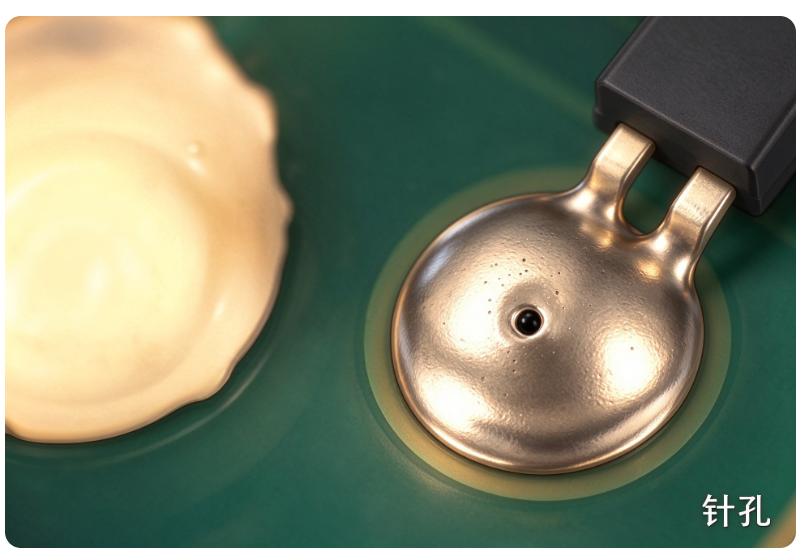

气孔和针孔是最常见，也最容易被低估可靠性风险的一类不良。它本质是板材内部、孔壁镀层里包裹的水汽与挥发性物质，受热后变成气体从熔融焊锡里往外逸出，锡凝固前气体跑出来就留下孔洞。很多车间图省事，遇到气孔就直接安排烤板烘烤，可烘烤只能排掉游离水分，解决不了孔铜镀层疏松、镀铜厚度不足带来的持续性放气。我们之前试产一款多层信号板，反复烘烤后气孔依旧频发，切片才看到孔铜局部薄于 20μm，镀层缝隙持续藏气。日常管控里，除了确认预热升温梯度，还要核对孔镀铜厚度，板材来料受潮的板子烘烤后最好静置冷却再上线，不要热板直接进炉，温差突变反而会再次吸潮。

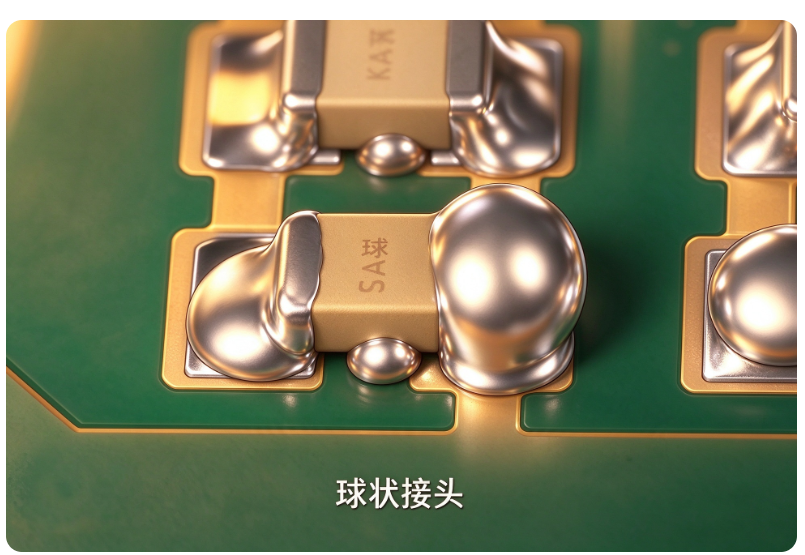

球状接头，也就是焊点圆角过量起球，氮气环境下的波峰焊会更容易出现。板子脱离锡波瞬间，焊料表面张力发生变化，多余锡液没法顺利回落到锡槽，就在元件引脚根部堆成圆球状。这个缺陷有时候外观看着饱满，新手会误以为是合格焊点，但多余锡球极易脱落，掉在板卡缝隙里，后期震动工况下触发短路。调试时不能一味压低波峰高度，波峰太低又会引发孔填充不足，很多时候要微调分离角，同时核查锡液含铜量，铜含量超标会改变焊锡流动性，加剧锡球堆积。

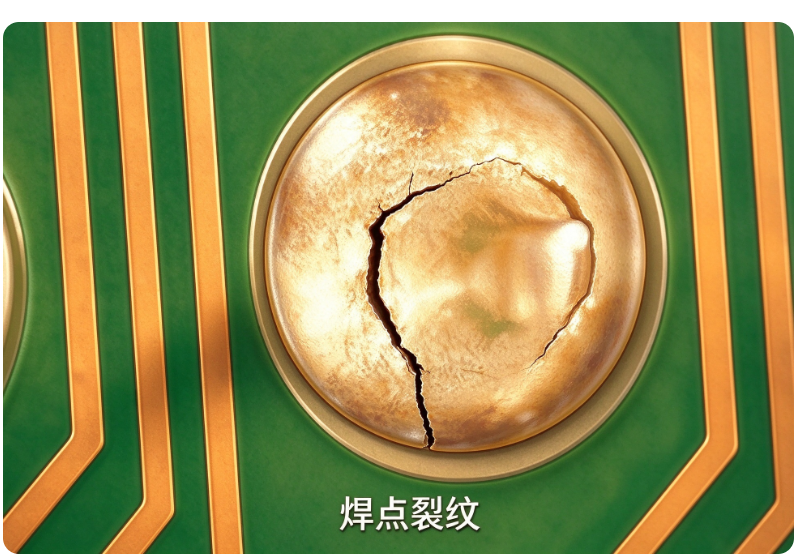

焊点裂纹分两种完全不一样的情形，处理思路不能混为一谈。一类是组装受力裂纹，单板在传送、后段剪脚、周转拿取的时候弯折，焊点承受机械应力撕开；另一类是润湿不良带来的界面开裂，焊锡没有真正附着在铜焊盘表面，只是浮在上面，冷热循环几次就从焊盘边界裂开。单面板的铜箔附着力本身偏弱，这个问题会更突出。宁波中电集创这边有过教训，一款电源板在老化测试批量出现焊点裂纹，一开始反复调炉温，最后才查到是焊盘表面来料氧化，润湿界面本就薄弱，再叠加壳体装配时的挤压应力，裂纹集中爆发。

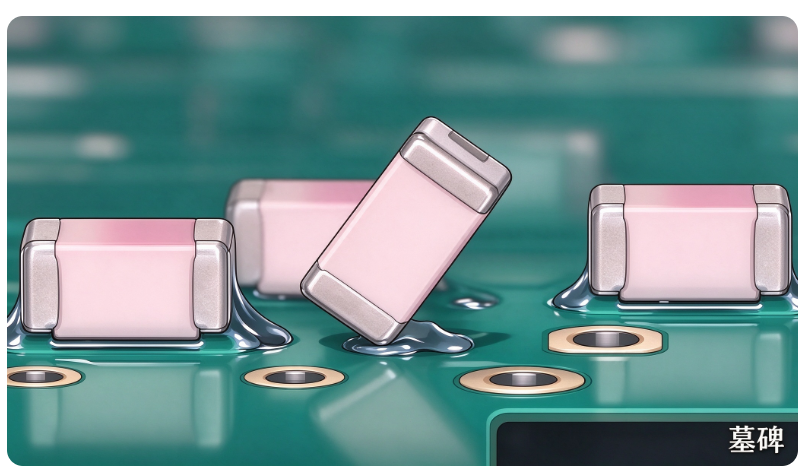

墓碑缺陷大家大多印象里只属于 SMT 回流，其实波峰焊过炉同样会碰到，轻小片式元件、两端引脚热容差异大的器件最容易翘起来。有的是引脚长度超标，先撞到锡波被顶起；有的是 PCB 本身翘曲，进炉之后板体形变把元件掀起来；还有一种很隐蔽，元件两端可焊性不一致，一端快速润湿拉锡，另一端还没熔化，受力失衡直接立碑。遇到这类不良，单纯延长锡波接触时间只能缓解一部分，必须同步核对插件工序，元件要贴板到位，大件连接器区域的治具支撑也要补到位，减少板面悬空形变。

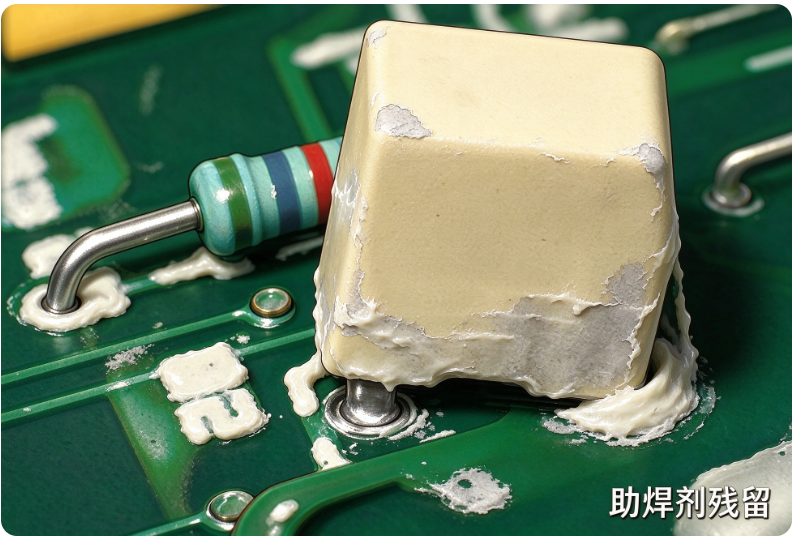

阻焊剂残留现在免清洗工艺里非常普遍，很多产线直接当成正常现象不去管控。免清洗助焊剂想要控制残留量，预热是核心，预热不够，助焊剂活化不完全，大量树脂成分来不及分解挥发，冷却之后在板面形成发白、发黏的残留。残留多了，在高湿、高压工况下会缓慢析出离子，长期工作带来漏电风险。不要盲目加大助焊剂喷涂量，我们对接汽车类订单时，会和助焊剂供应商一起标定曲线，在保证润湿的前提下，把残留控制在可接受范围，有清洗工序的产品，也要确认清洗溶剂对该款助焊剂的适配性，避免洗不干净留下印记。

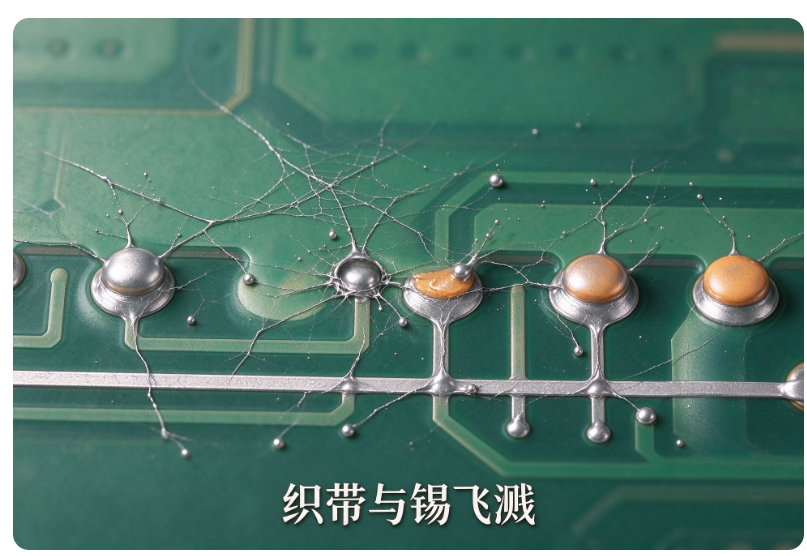

焊料织带与锡飞溅，外观上像蛛网一样的细锡丝附着在阻焊层上，是短路隐患。根源大多是助焊剂供给不足、板面预清洁不到位，也有锡液扰动不稳定的因素。这里有个容易踩的误区，不少资料把它和手工烙铁的飞溅混在一起，波峰焊炉内的锡丝飞溅，很少是锡丝松香造成的，更多是双波峰紊流段不稳定，锡液撕裂拉出细丝。排查顺序应该先看助焊剂喷雾覆盖，再校验锡泵压力，而不是去改动焊料配方，很多人找错方向，调很久都没有改善。

不完整焊点，焊角残缺、润湿不上，孔引线配比不合理是高频诱因，引脚和孔径差距太大，锡液爬升没有依托。传送带倾角也会左右锡液脱离的状态，倾角偏大，锡液快速从焊盘上流走，焊角拉不出来。倾角调小之后，短路概率会同步上升，这里本身就是取舍，没有完美参数，只能在良率和短路风险之间反复试 DOE。另外钻孔带来的焊盘毛刺、孔口树脂沾污，也会挡住焊锡润湿，PCB 来料检验的时候，通孔口的毛刺一定要管控。

孔填充不良、填充高度参差不齐，是通孔波峰焊里最考验工艺的一项。从泡沫助焊剂切换成喷雾助焊剂的时候，这个故障高发，喷雾很难钻进深孔内部活化孔壁。预热不足，孔壁温度上不去，焊锡表面张力大，爬锡高度不够。还有一种很难排查的情况，同一块板上相邻两个孔，一个填得饱满一个爬锡很低，往往是旁边大面积接地铜箔快速散热，这个引脚区域热量被抽走，锡液提前凝固。除了校验波峰高度、停留时间，Layout 阶段就要考虑热均衡，大铜皮旁边的通孔，必要时增加热焊盘导流。还有丝印字符压到孔环的设计错误，油墨覆盖孔口，焊锡根本没法爬升。

联合污染，大多是周边塑封元件、电阻涂层在预热阶段软化析出，流到通孔焊盘位置，破坏可焊性。标准预热区间顶板一般控制在 100 到 110℃，如果元件耐温下限刚好卡在这个区间，一加热涂层就渗出来。这种靠调波峰参数是根治不了的，只能更换兼容焊接的器件，或者在 DFM 阶段提前评估器件耐温规格，不兼容的元件改用后焊或者机器人焊，不要硬放进波峰焊产线。

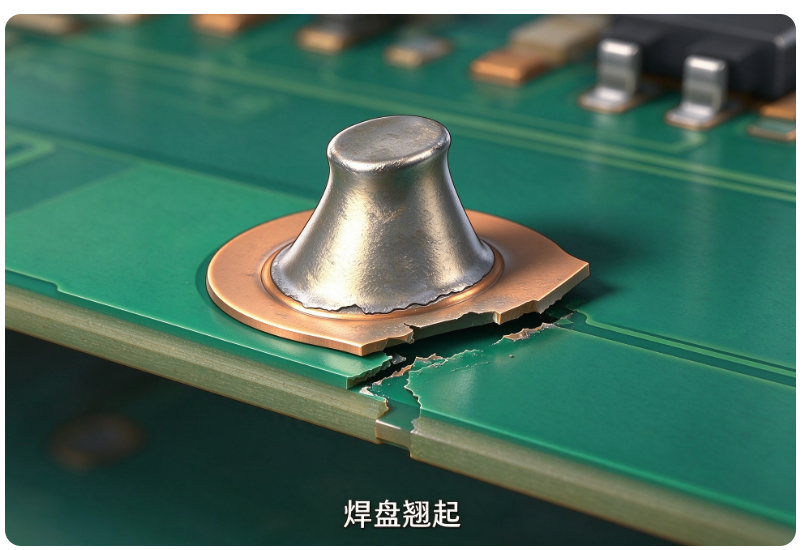

焊盘翘起，单板比多层板更容易出现。铜箔和基材之间的结合力，在高温焊接之后会明显下降，很多操作工习惯抓着大连接器拿板子，外力一掰，铜箔直接从基材撕脱。还有 PCB 生产阶段铜层偏薄、粗化处理不到位，也会埋下隐患。后段剪脚、分板的工装如果受力集中，同样会扯掉焊盘。维修补救一般是引线弯折搭接相邻走线，或者飞线跨接，一旦大面积焊盘翘起，这块板基本失去长期可靠性，不适合交付高要求客户。

阻焊层脱落，很多时候是 PCB 选材匹配出了问题。锡铅焊料液相膨胀系数大，和脆性、厚度偏薄的阻焊层不兼容，受热之后附着力失效，阻焊膜成片起皮脱落。常规要求阻焊厚度低于 3~5μm 时风险会低一些，但也不是越薄越好，太薄容易刮伤，这里 PCB 厂和组装厂经常互相推诿，NPI 阶段就要统一确认阻焊油墨型号，提前做耐焊热测试。

焊盘被阻焊侵入，也就是阻焊开窗偏小，油墨压到焊盘环上。它不一定直接造成开路失效，焊点外观会发虚，锡量上不去，可靠性余量被压缩。标准的阻焊环一般预留 0.002 到 0.003 英寸余量。已经定型没法改板的老设计，我们的做法是在容易短路的相邻引脚之间点胶阻隔，优先规避短路风险，持续跟进改版优化开窗尺寸。

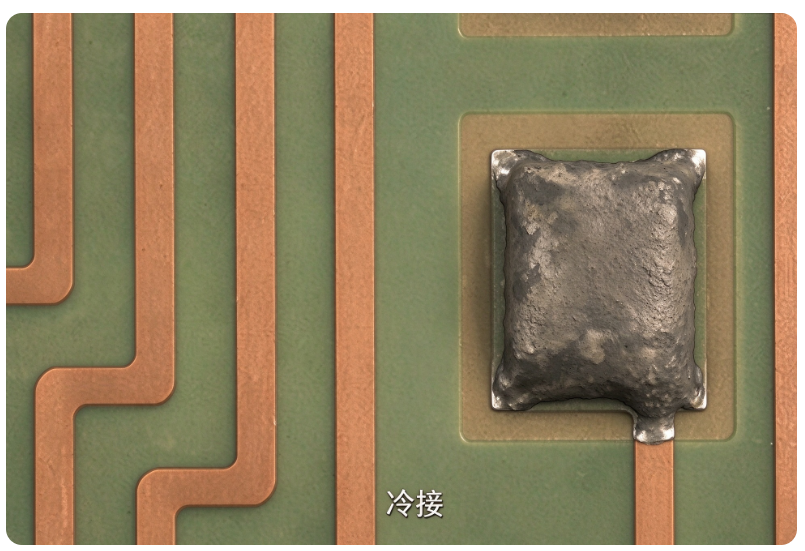

冷接焊点辨识度很高，表面哑光粗糙，没有正常焊点的光亮弧度。它和虚焊很像，隐蔽性极强，出厂检测可能导通正常，长期震动、高低温循环之后才开路，在车载、工业控制产品里属于高危缺陷。根本原因是给到焊点的热量不足，无铅焊料熔点更高，更容易出现。大面积接地焊盘散热快，热量被铜皮快速带走，就算锡炉温度设置达标，焊点位置依旧达不到润湿温度。补救只能重新加温重熔，预防要从热平衡、预热、锡波接触时长一起调整，只加炉温会带来元件过热损坏的新问题。

这些缺陷单独看各有诱因，但跑产线久了会发现，很少有问题只由单一参数决定。很多时候是 PCB 设计、来料品质、前道插件、炉体维保叠加在一起才爆发。宁波中电集创做 NPI 导入，不会拿到板子就直接调波峰焊参数，先核对 DFM、来料切片、元件规格，再逐步锁定工艺窗口，比起事后返修，前置评审能省下大量试产成本。
